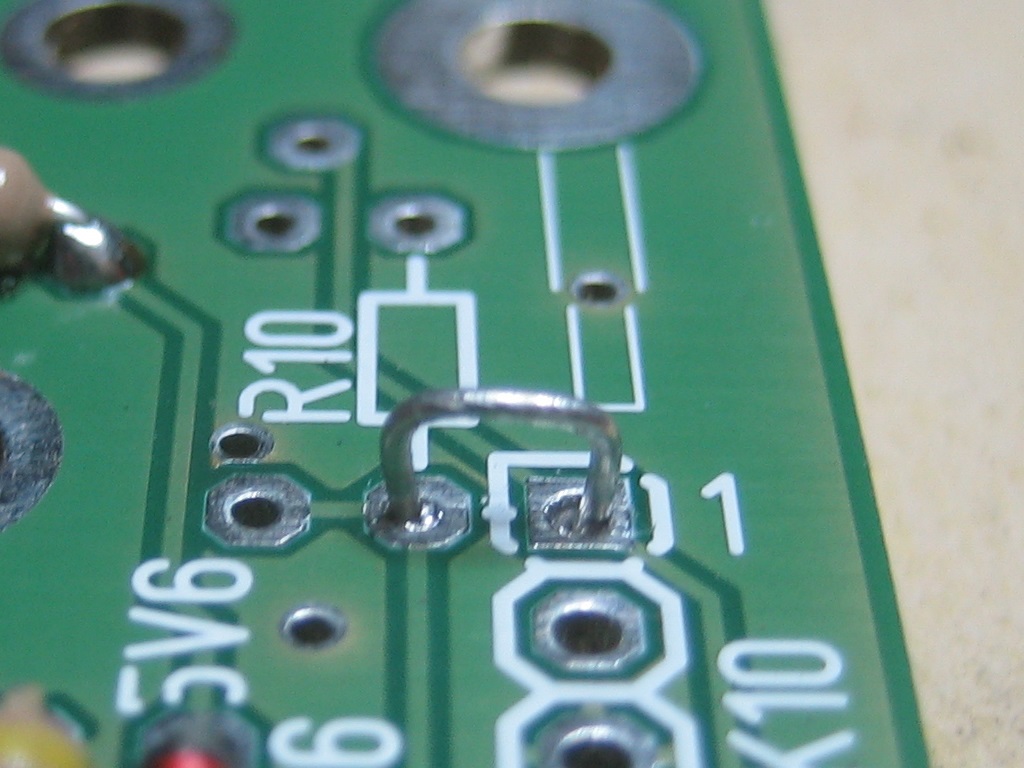

Solder a wire strap from the lower R10-drill hole to the upper K10-drill hole. Use a cut off resistor-wire.
Let 1/10" distance between circuit board and wire. (R10 and K10 is needed for RS232-debugging only)

Drahtbrücke vom unteren R10-Bohrloch zum oberen K10-Borloch anlöten. Einen abgeschnittenen Widerstandsdraht benutzen.
2,5mm Abstand zwischen Platine und Draht lassen. (R10 und K10 werden nur fürs RS232-Debugging benötigt)
