- If you want to use the circuit board without any housing, then don't saw!
- If you want to build the circuit board into a TEKO AUS12 housing, then don't saw!

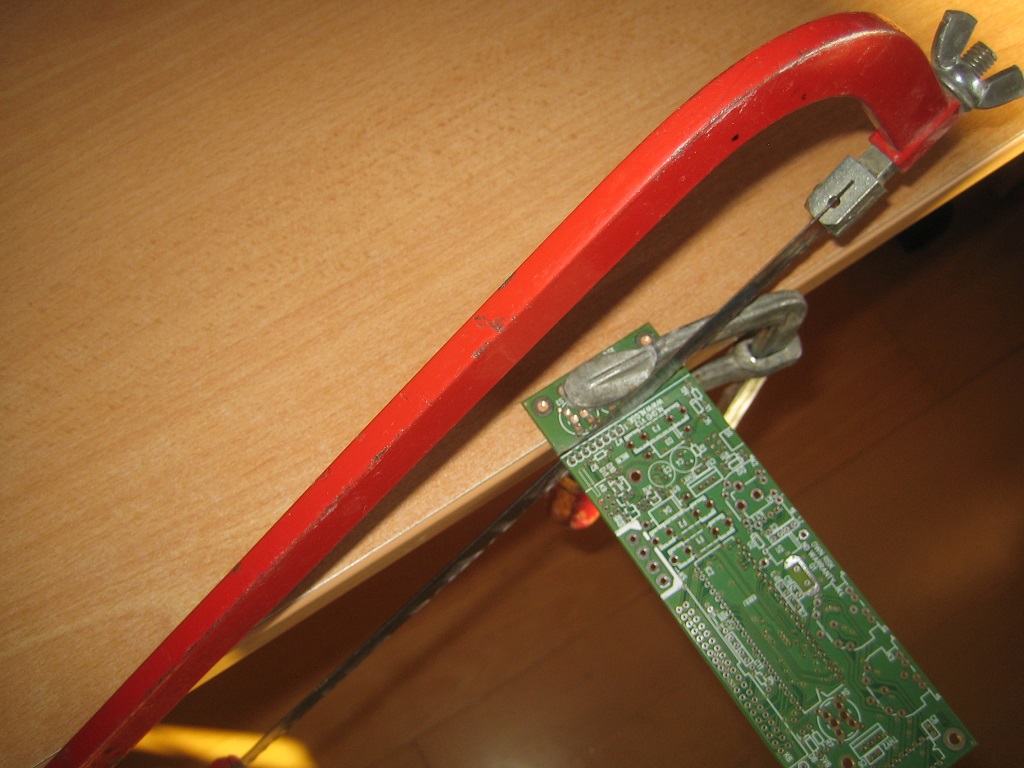

- If you want to build the circuit board into a 1541-II housing, then you must saw off the circuit board part with the three switches. You must make the screw clamp to the switch part. You mustn't make the srew clamp to the main part of the circuit board, because this could destroy the conducting tracks. Then saw along the white line.

- Wenn man die Platine ohne Gehäuse benutzen will, dann nicht sägen!
- Wenn man die Platine in ein TEKA AUS12 Gehäuse einbauen will, dann nicht sägen!
- Wenn man die Platine in ein 1541-II Gehäuse einbauen will, dann muss man den Platinenteil mit den drei Schaltern absägen. Man muss die Schraubzwinge am Schalterteil anbringen. Man darf die Schraubzwinge nicht am Hauptteil der Platine angebringen, da dies Leiterbahnen zerstören könnte. Dann entlang der weissen Linie sägen.
